Produkt-Details
Herkunftsort: China
Markenname: OFLYCOMM
Zertifizierung: CE/ROHS/REACH
Modellnummer: 6221E-UUC-02
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 5/pcs
Preis: USD 3.3-5.5/pcs
Verpackung Informationen: Spule
Lieferzeit: 15-40 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 4000000pcs/month
Modell Nr.: |
6221E-UUC-02 |
Herkunftsort: |
Guangdong, China |
Betriebstemperatur (min.): |
0°C |
Betriebstemperatur (Typ.): |
25°C |
Betriebstemperatur (max.): |
70°C |
VCC33: |
3.3V |
Modell Nr.: |
6221E-UUC-02 |
Herkunftsort: |
Guangdong, China |
Betriebstemperatur (min.): |
0°C |
Betriebstemperatur (Typ.): |
25°C |
Betriebstemperatur (max.): |
70°C |
VCC33: |
3.3V |

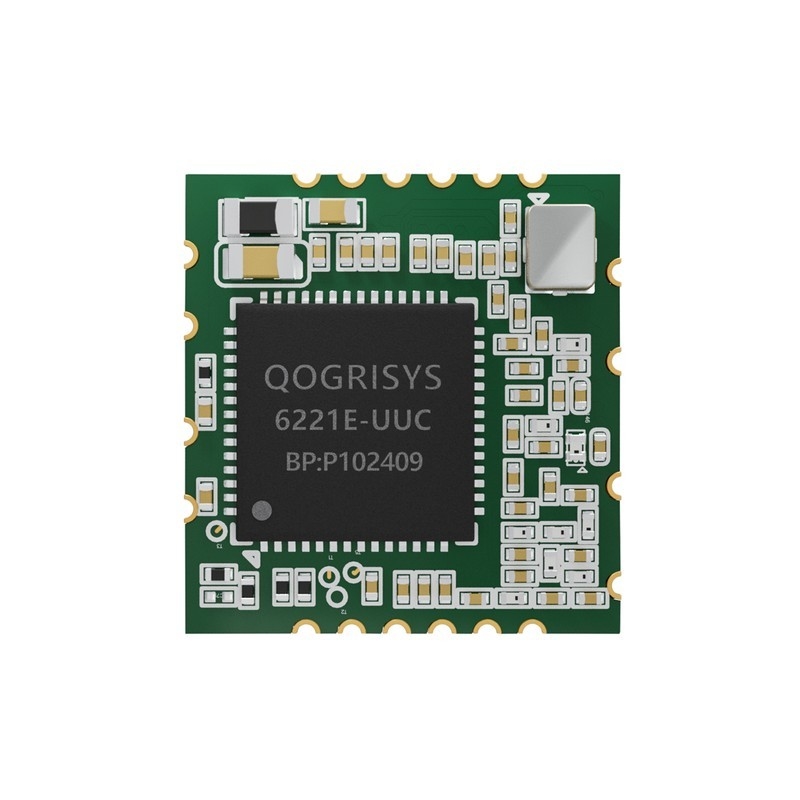

Modellbezeichnung: 6221E-UUC
Produktbeschreibung: Unterstützung von Wi-Fi/Bluetooth-Funktionen
Abmessungen: L x W x H: 13 x 12,2 x 1,7 mm
Wi-Fi-Schnittstelle: USB 2.0
BT Schnittstelle: USB 2.0
Betriebstemperatur: von 0°C bis 70°C
Lagertemperatur: - 55°C bis 85°C
RoHS: Alle Hardwarekomponenten entsprechen vollständig der EU-Rohs-Richtlinie
| Nein | Name | Typ | Beschreibung | Spannung |
| 1 | GND | - | Bodenverbindungen | |
| 2 | WL_BT_ANT | Eingang und Ausgang | 5G-Wi-Fi und BT ANT | |
| 3 | WL_ANT | Eingang und Ausgang | 2.4G Wi-Fi ANT | |
| 4 | GND | - | Bodenverbindungen | |
| 5 | PCM IN | Ich... | PCM IN | 3.3V |
| 6 | PCM OUT | O | PCM OUT | 3.3V |
| 7 | PCM SYNC | O | PCM SYNC | 3.3V |
| 8 | PCM CLK | Eingang und Ausgang | PCM CLK | 3.3V |
| 9 | BT_WAKE_HOST | O |
Bluetooth-Gerät zum Wecken HOST Standard niedrig, hoch aktiv. |
3.3V |
| 10 | HOST_WAKE_BT | Ich... |
HOST zum Aufwachen des Bluetooth-Geräts Kann diesen Pin NC halten, mit USB-Schnittstelle wach BT |
3.3V |
| 11 | VDD33 | P | 3.3V Leistungsaufnahme | 3.3V |
| 12 | - Das ist... | Eingang und Ausgang | USB-DATEN-DM | |
| 13 | D+ | Eingang und Ausgang | USB DATA DP | |
| 14 | GND | - | Bodenverbindungen | |
| 15 | NC | Eingang und Ausgang | Schwimmen | |
| 16 | WL_DIS | Ich... |
Wi-Fi ist abgeschaltet. WL ON: hoch ziehen; WL OFF: niedrig ziehen Diese Pinfunktion wird nicht unterstützt |
3.3V |
| 17 | BT_DIS | Ich... |
Bluetooth deaktiviert. BT ON: hoch ziehen; BT OFF: niedrig ziehen Diese Pinfunktion wird nicht unterstützt |
3.3V |
| 18 | Zulassung | Ich... |
CHIP-fähige, Standardeinstellung ON: hoch ziehen; OFF: niedrig ziehen Modul-Standard hoch ziehen |
3.3V |
| 19 | HOST_WAKE_WL | Ich... |
HOST zum Wi-Fi-Wachgerät Standardeinstellung hohe, Eingabe niedrige Weckmodul |
3.3V |
| 20 | WL_WAKE_HOST | O |
Wi-Fi-Gerät zum Wecken von HOST Standard niedrig, Ausgang hoch, um den Host zu wecken |
3.3V |
| 21 | NC | - | Schwimmen | |
| 22 | GPIO8 | Eingang und Ausgang |
LED GPIO Verbindung mit LED-Kathode |
3.3V |
P:STERKE I:Eingang O:Ausgang
