Produkt-Details
Herkunftsort: China
Markenname: OFLYCOMM
Zertifizierung: CE/ROSH/REACH
Modellnummer: 6222D-UUC
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 5PCS
Preis: USD4.5-7.5/pcs
Verpackung Informationen: Spule
Lieferzeit: 15-40 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 4000000pcs/month
Modul: |
6222D-UUC |
In hohem Grade integriert: |
- Ja, das ist es. |
willigen Sie mit ein: |
IEEE802.11a/b/g/n/ac |
Antenne: |
2T2R+BT MORT |
IPEX: |
Zwei |
Stifte: |
32 |
Modul: |
6222D-UUC |
In hohem Grade integriert: |
- Ja, das ist es. |
willigen Sie mit ein: |
IEEE802.11a/b/g/n/ac |
Antenne: |
2T2R+BT MORT |
IPEX: |
Zwei |
Stifte: |
32 |

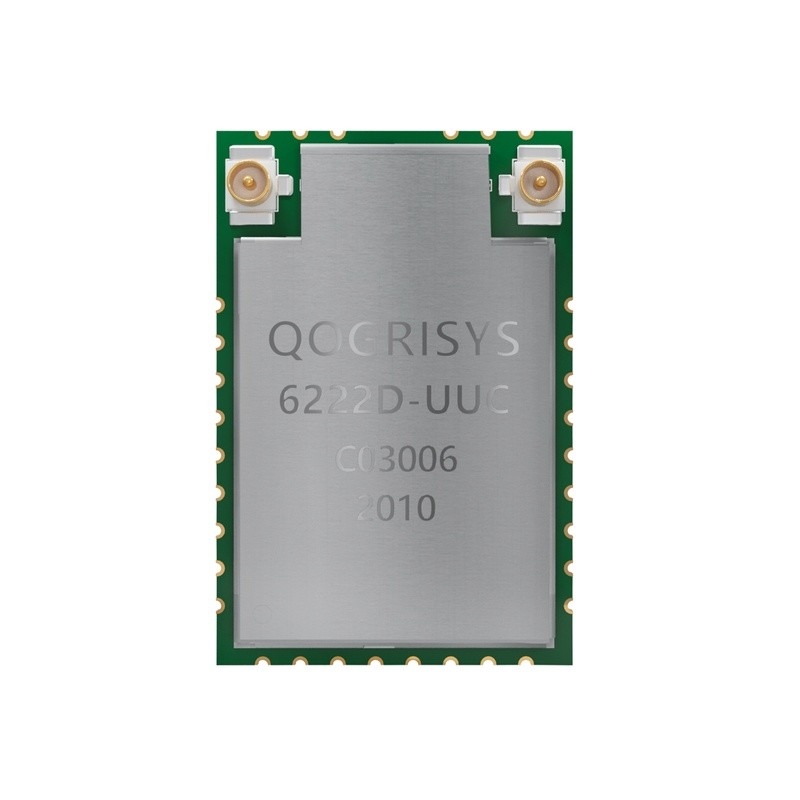

6222D-UUC ist ein kostengünstiges Modul mit geringem Stromverbrauch, das alle Wi-Fi- und Bluetooth-Funktionen bietet.Anwendungen für Bluetooth-Headsets. Mit nahtlosen Roaming-Fähigkeiten und fortschrittlicher Sicherheit, kann auch mit verschiedenen Anbietern interagieren 802.11a/b/g/n/ac 2x2 Access Points im drahtlosen LAN.
1.WLAN SOC für 5 GHz 802.11ac oder 2.4G/5G 802.11n WLAN Anwendungen.
2.Dual-Stream-Raum-Multiplexing bis zu 867 Mbps Datenrate.
3.2.4GHz: unterstützt 20/40MHz
4.5 GHz: 20/40/80 MHz
5.USB2.0 für WLAN- und BT-Steuerungen
| Nein. | Name | Typ | Beschreibung | Spannung |
| 1 | GPIO5 | Eingang und Ausgang |
IC GPIO5 (sFlash MISO PIN) |
|
| 2 | GPIO4 | Eingang und Ausgang |
IC GPIO4 (sFlash MOSI PIN) |
|
| 3 | Der EWSA | Eingang und Ausgang | Außen-Serielle Blitzuhr (sFlash für die Dongle-Anwendung) |
|
| 4 | EECS | Eingang und Ausgang | Außen 32K-Eingang oder RTC-Uhr (sFlash CS-PIN) |
|
| 5 | GND | - Was ist los? | Bodenverbindungen | |
| 6 | WL_DP+ | Eingang und Ausgang | USB-Daten+ (USB2.0) | |
| 7 | WL_DM- | Eingang und Ausgang | USB-Daten- (USB2.0) | |
| 8 | GND | - Was ist los? | Bodenverbindungen | |
| 9 | GPIO3_WPS | - Was ist los? | IC GPIO3 ((WLAN WPS)) | |
| 10 | Einheitliche Anzeige | - Was ist los? | IC GPIO8 ((WLAN LED mit geringer Aktivität) | |
| 11 | GND | - Was ist los? | Bodenverbindungen | |
| 12 | USE-Funktion | Eingang und Ausgang | BT Frequenzanschluss | |
| 13 | GND | - Was ist los? | Bodenverbindungen | |
| 14 | BT_WAKE_HOST | O | BT Aufwachen Gastgeber | 3.3V |
| 15 | HOST_WAKE_BT | Ich... | HOST Aufwachen BT | 3.3V |
| 16 | GPIO0 | - Was ist los? | IC GPIO0 | |
| 17 | GPIO1 | - Was ist los? | IC GPIO1 | |
| 18 | GND | - Was ist los? | Bodenverbindungen | |
| 19 | WL_RF1 | Eingang und Ausgang | 2.4G/5G Wi-Fi-HF-Anschluss1 (optional) | |
| 20 | GND | - Was ist los? | Bodenverbindungen | |
| 21 | GND | - Was ist los? | Bodenverbindungen | |
| 22 | WL_RF0 | Eingang und Ausgang | 2.4G/5G Wi-Fi-HF-Anschluss0 (optional) | |
| 23 | GND | - Was ist los? | Bodenverbindungen | |
| 24 | GND | - Was ist los? | Bodenverbindungen | |
| 25 | GND | - Was ist los? | Bodenverbindungen | |
| 26 | WL_WAKE_HOST | O |
WLAN aufwachen HOST (Geteilt mit IC GPIO6) |
3.3V |
| 27 | Zurücksetzen | Ich... |
Aktivieren von Pin für Gerät ON: hoch ziehen; OFF: niedrig ziehen |
3.3V |
| 28 | HOST_WAKE_WL | Ich... |
HOST_WAKE_WLAN (Geteilt mit IC GPIO7) |
3.3V |
| 29 | GND | - Was ist los? | Bodenverbindungen | |
| 30 | VDD33 | P | 3.3V Spannungseingang | 3.3V |
| 31 | NC | - Was ist los? | Keine Verbindung (Schwimmen) | |
| 32 | GND | - Was ist los? | Bodenverbindungen |
Sie können 6222D-UUC auf Tablet/Notebook/TV-Board/Werbe-Maschine/OTT/IPTV/DVB/STB/DV/IPC/Mini-Driving Recorder/Doorbell/Smart TV usw. anwenden.
F1:Wie kann ich einen verwandten Fahrer bekommen?
Bitte kontaktieren Sie den Vertrieb mit Ihren Projektinformationen, fae Person wird Ihnen eine geeignete nach Ihren Informationen schicken.
F2: Werden Ihre Module zertifiziert?
Ja, alle unsere Module haben Zertifizierungen.
Wer ist das?Oflycomm?
OFLYCOMM widmet sich der Bereitstellung von perfekten IoT-Verbindungslösungen für Kunden. Mit langjähriger Erfahrung, die wir gesammelt haben, und Branchenmärkten.Wir haben von der Lan Breitbandverbindung zu Wan Mobilfunkkommunikation und Tiefe der Integration von Qualitätsunterstützung Ressourcen in der Industrie, um den Kunden ein umfassendes Spektrum exzellenter Dienstleistungen zu bieten.
